目前法規(guī)僅要求對熔封的產(chǎn)品（如玻璃或塑料安瓿等）需要100%的密封性檢測，由于包裝組合的復(fù)雜性，西林瓶包裝尚無統(tǒng)一成熟的在線CCIT方法，目前大都是實驗室抽檢。

1. 檢查方法

目前常用的檢查法含包裝密封質(zhì)量檢測的三指法、扭力距法，殘余密封力（RSF）法，泄漏測試中的微生物挑戰(zhàn)法、真空衰減法和壓力衰減法。

目前，還有較多藥企采用傳統(tǒng)的“三指旋蓋法”檢查包裝系統(tǒng)的密封性，常用步驟為以下操作：取30瓶樣品，檢測鋁蓋封口嚴(yán)密度。其方法為一手按瓶，另一手的大拇指、實指、中指卡住瓶蓋的邊緣呈三角直力，向一方輕輕擰蓋，以擰不動為合格。此法標(biāo)準(zhǔn)出處可參考《JB/T 20079—2006抗生素瓶液體灌裝壓塞機(jī)》^[3]，但此標(biāo)準(zhǔn)并無關(guān)于三指法的具體操作描述，是藥企一種口口相傳、簡易操作方法。

此法操作標(biāo)準(zhǔn)不明確，判斷結(jié)果無法通過數(shù)據(jù)呈現(xiàn)，感性判斷，是否合格會出現(xiàn)因人而異的情況，方法可靠性差。

藥品GMP指南提出“宜對軋蓋后產(chǎn)品進(jìn)行取樣，檢查產(chǎn)品密封完好性，如檢測鋁蓋的扭力距”，參考《JB/T20005.4－2013 玻璃輸液瓶軋蓋機(jī)》^[4]對軋蓋質(zhì)量提出要求，軋蓋后扎口應(yīng)光滑無折皺，鎖緊扭力大于2 N·m，合格率大于99%。

實際上，將扭力距標(biāo)準(zhǔn)設(shè)定為一個定值是不科學(xué)的，國內(nèi)市場使用的T形膠塞扭力距一般在1.13~2.82 N·m，甚至差的只有0.34 N·m。軋蓋的扭力距應(yīng)根據(jù)不同的包材組件與設(shè)備狀況由實際檢測考核確定。同時，扭力距儀在抓取鋁蓋/符合鋁蓋時會附加摩擦力，此摩擦力遠(yuǎn)大于“三指法”產(chǎn)生的。因此檢查扭力距時，“抓取”這個步驟已破壞原先的軋蓋后的密封情況，再使用扭力距檢測，軋蓋成品的合格率會下降，檢測結(jié)果的可靠性略低^[5]。

扭力距法是對整個產(chǎn)品生命周期的一個有效密封的保證，為測試結(jié)果提供了數(shù)據(jù)支撐，降低了檢測人員個體差異導(dǎo)致的結(jié)果偏差，可作為三指法的替代方法，用于中間過程檢驗使用。但扭力距不能作為包裝系統(tǒng)密封性的最終判斷結(jié)果，仍需CCIT用于最終產(chǎn)品密封性的確認(rèn)。

USP1207.3中提出，殘余密封力（RSF）測試法是測量西林瓶軋蓋后壓縮力的一種間接方法，適用于玻璃或塑料西林瓶，其有無破壞性的特點。RSF指的是西林瓶軋蓋后，膠塞對鋁蓋產(chǎn)生的應(yīng)力。應(yīng)力越大，說明軋蓋越緊；應(yīng)力越小，說明軋蓋越松。力值示意圖見圖1。

FDA2008年行業(yè)指南指出：殘余密封力可以用于穩(wěn)定性考察時在中期和末期替代無菌試驗。RSF的數(shù)據(jù)有助于設(shè)置西林瓶軋蓋機(jī)參數(shù)，優(yōu)化軋蓋工藝，可以預(yù)測包裝潛在的泄漏，RSF和CCIT相關(guān)聯(lián)，共同確保整個產(chǎn)品生命周期的包裝系統(tǒng)的密封性，保障藥品的質(zhì)量與安全。是西林瓶包裝系統(tǒng)密封質(zhì)量檢測最常用的檢測方法之一。

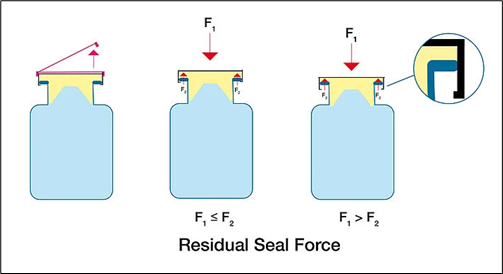

圖1 RSF測試應(yīng)力圖

研究表明，剛性包裝上直徑約為0.1μm的孔隙，液體泄漏的風(fēng)險很??；而直徑約為0.3 μm的孔隙存在微生物侵入的風(fēng)險。如方法靈敏度無法達(dá)到MALL或產(chǎn)品MALL不明確，需進(jìn)行方法與微生物侵入風(fēng)險比較研究。

將待測樣品填充無菌促生長的培養(yǎng)基，然后在微生物挑戰(zhàn)前進(jìn)行培養(yǎng)和目視檢查以確認(rèn)樣品無菌，將樣品按預(yù)定時間浸沒在一定濃度的菌懸液中，在浸沒過程中，樣品可以按預(yù)定的時間暴露到預(yù)定的真空，然后釋放真空，而包裝按預(yù)定時間保持浸沒在常壓下。然后將樣品放置在促生長的條件中培養(yǎng)，通過目視檢查或其他方式檢查包裝內(nèi)容物是否有微生物生長的證據(jù)。也可以將浸沒的待測樣品暴露到正壓條件，或多個真空/壓力循環(huán)條件待測樣品泄漏的證據(jù)是待測樣品中挑戰(zhàn)微生物的可見生長。

對于激光打孔的5μm陽性對照樣品，微生物可以100%侵入。對于微管植入的5μm陽性樣品，微生物60%可侵入，10μm時，100%侵入。微生物挑戰(zhàn)法屬于概率性的有損測試方法，檢測周期一般需要數(shù)周，一般用于佐證定量測試方法，做對比研究使用。

1.5 真空衰減法

真空衰減法作為無損、快速、定量的測試方法，泄漏部位必須有氣體或液體存留。泄漏部位存在液體時，測試壓力需定于蒸汽壓。不適用于含顆粒的懸濁液、乳狀液及微頂空高粘度的液體，此類液體溶液堵塞泄漏通道。不適用于頂空氣體較少的包裝（如真空度＜1PA），因氣體較少，在測試時包裝內(nèi)無氣體流轉(zhuǎn)至測試腔而引起真空度變化，從而產(chǎn)生假陰性結(jié)果^[8]。

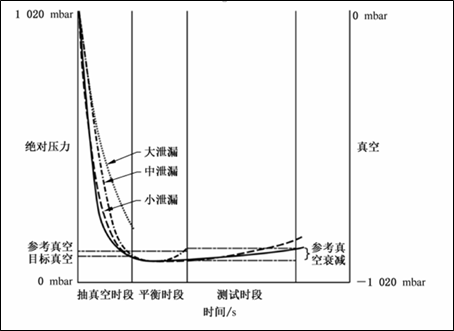

圖2 真空衰減法示意圖

干燥空氣或惰性氣體壓力源連接到待測樣品中，待測樣品配備有內(nèi)部壓力監(jiān)控設(shè)備。待測樣品加壓到預(yù)定壓力，之后將壓力源和待測樣品隔離。按預(yù)定時間監(jiān)測壓力衰減,壓力衰減超過預(yù)先設(shè)定的閾值提示容器泄漏。壓力衰減法的泄漏部位必須有氣體存留。產(chǎn)品（尤其是液體或半固體）不得覆蓋潛在泄漏通道。其作為USP1207.2中的定量檢測方法之一，廣泛應(yīng)用于西林瓶包裝系統(tǒng)的泄漏檢測，尤其是凍干粉樣品檢測。檢出限級別>1.0 ~ 5.0 μm。

壓力衰減法與真空衰減法相結(jié)合，基本可以適用于制藥行業(yè)的西林瓶藥品包裝密封系統(tǒng)的樣品，滿足CCIT的檢測需求。壓力衰減法測試示意圖見圖3。

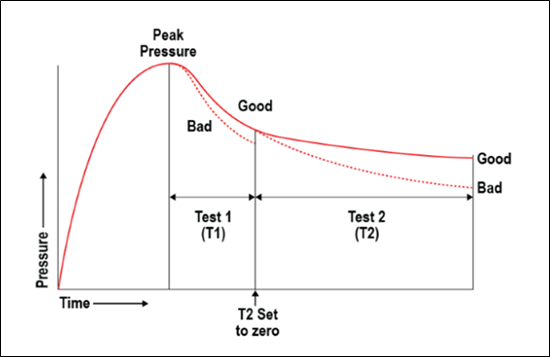

圖3 壓力衰減測試曲線圖

2.方法總結(jié)

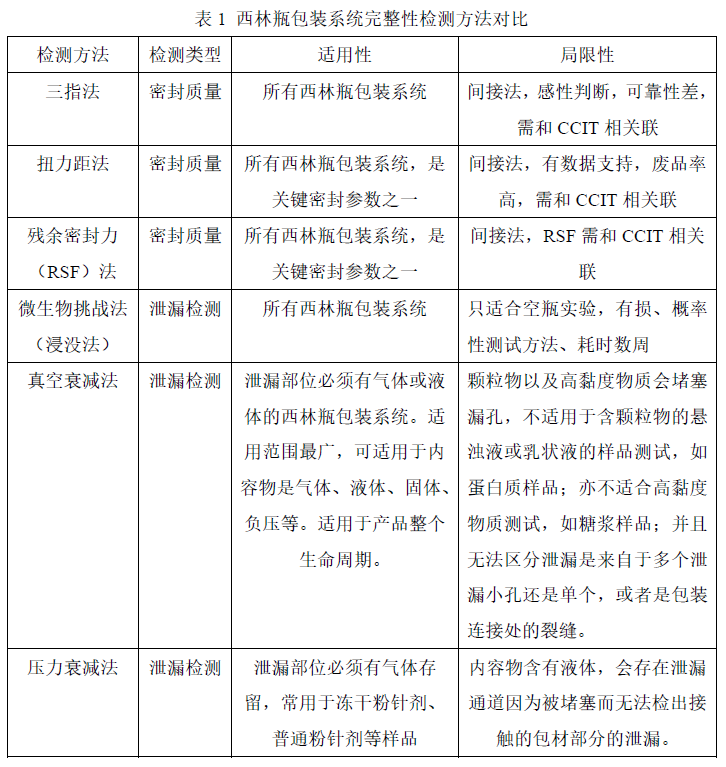

總的來說，我國的西林瓶包裝系統(tǒng)密封完整性檢查研究還處于初級階段。密封完整性的方法各有優(yōu)劣，需重點關(guān)注內(nèi)容物的形態(tài)來選擇合適的檢測方法，確保密封完整性檢查的順利通過。包裝密封質(zhì)量檢測（Seal Quality Test ）和包裝泄漏測試（Integrity Leak Test）共同確保整個產(chǎn)品生命周期的包裝系統(tǒng)密封性，結(jié)合使用可加強(qiáng)產(chǎn)品生產(chǎn)過程控制。現(xiàn)針對以上提及的檢測方法的適用性及局限性做對比，見下表1。
